Nguồn điện áp rộng AC110-220V, đầu vào tín hiệu Art-Net;

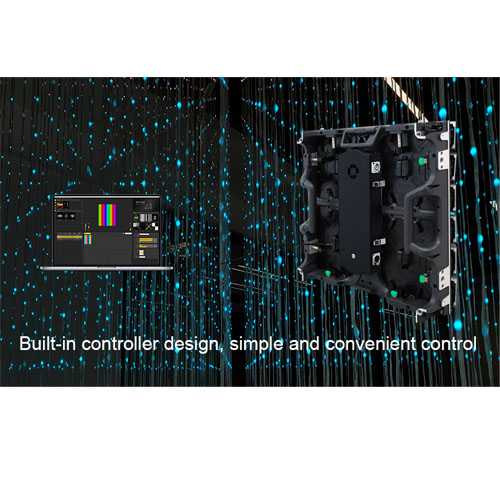

Thiết kế bộ điều khiển tích hợp, điều khiển đơn giản và tiện lợi;
Điều khiển tín hiệu Art-Net, có thể được kết nối nhiều lần để sử dụng nhiều lần;

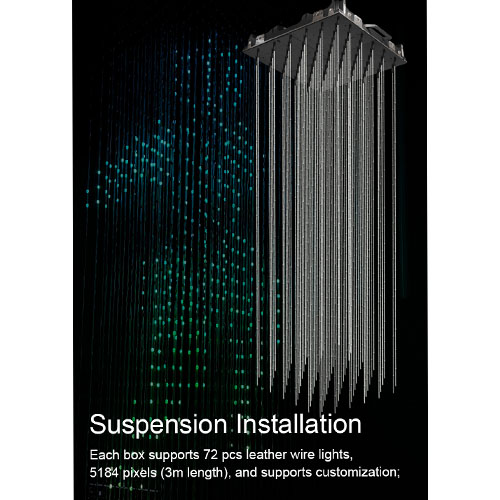

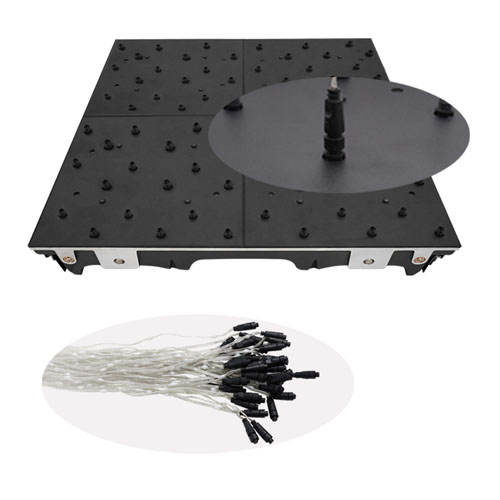

Mỗi hộp hỗ trợ 72 đèn dây da, 5184 pixel (dài 3m) và hỗ trợ tùy chỉnh;
Số lượng tủ tối đa có thể ghép nối là 254 chiếc;
Nam châm + khóa bảo vệ lắp đặt kép, cấu trúc ổn định hơn;
Lắp đặt tủ, hiệu quả bao phủ diện tích tốt hơn;

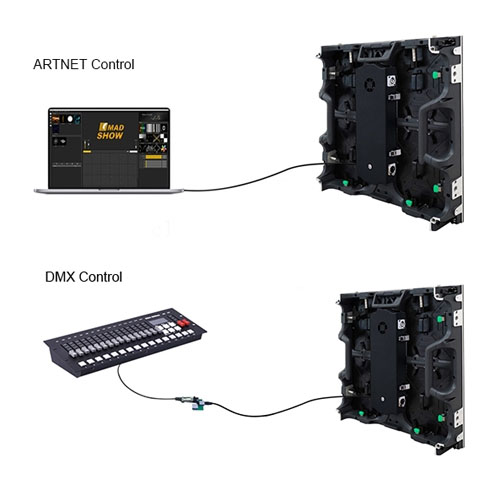

Có thể sử dụng với phần mềm giao thức ARTNET (MAD-SHOW, MADRIX), hỗ trợ sử dụng ngoại tuyến;
Hỗ trợ nâng cấp chương trình từ xa;
Ứng dụng: địa điểm thương mại, quản lý triển lãm, khách sạn, v.v.;
Điện áp làm việc (AC): A110-220V Công suất ma trận hộp: 800W
Chế độ điều khiển: Art-Net/Thẻ SD Kênh: RGB
Số lượng đơn vị Cascade: 254PCS Trọng lượng sản phẩm: 15KG
Khoảng cách điểm ảnh: 41mm Ma trận hộp Điểm ảnh: 5184PCS

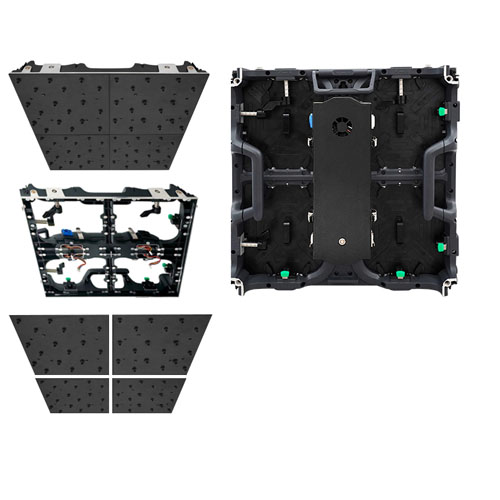

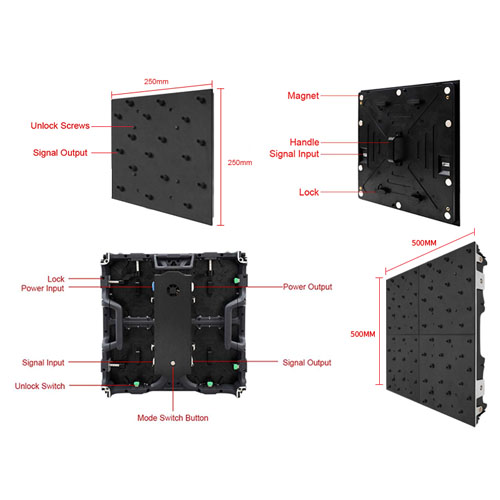

Mô-đun có kết nối từ tính + khóa để cố định hộp hai lần
Mặt sau của mô-đun được cố định bằng từ tính gần với tủ;
Làm theo hướng dẫn trên biểu tượng tủ và vặn khóa ở mặt sau của mô-đun để hoàn tất việc lắp đặt cố định;
Sau khi căn chỉnh tủ, ấn khóa vào tủ theo hướng chỉ định
bằng ổ khóa và xoay ổ khóa để khóa; Nhấn công tắc mở khóa màu xanh lá cây để mở khóa;
Cáp nguồn nối tiếp: kết nối đầu ra của tủ trước với đầu vào
của tủ tiếp theo để hoàn thành tầng điện (Tối đa của tủ
cáp nguồn có thể nối tầng là 12 tủ)
Cáp mạng tầng: Đầu ra tín hiệu của tủ trước được kết nối với
đầu vào tín hiệu của tủ tiếp theo để hoàn thành tầng tín hiệu;
Lưu ý: Phía bên trái của tủ là cổng đầu vào tín hiệu và phía bên phải là cổng tín hiệu
cổng đầu ra. Vui lòng kết nối chúng đúng cách.
Hướng dẫn sử dụng nút
Chuyển đổi chế độ Nhấn và giữ nút trong 3S-8S (thả nút sau khi đèn nhấp nháy để hoàn tất
chuyển đổi chế độ. Hiện tại, có hai chế độ: Art-Net và thẻ SD.
Chế độ thẻ SD Ở chế độ thẻ SD, nhấp vào nút để chuyển đổi các hiệu ứng tích hợp của bộ điều khiển.
Chế độ nâng cấp: Nhấn và giữ nút để bật nguồn. Nhả nút sau khi đèn tín hiệu nút
sáng. Khi đèn tín hiệu màu xanh lá cây nhấp nháy, quá trình nâng cấp bắt đầu. Khi đèn
ngừng nhấp nháy, quá trình nâng cấp hoàn tất.
Khôi phục cài đặt gốc Nhấn và giữ nút trong 10 giây (nhả nút sau khi đèn nút tắt
để hoàn tất khôi phục cài đặt gốc)
Danh sách kênh
Tên kênh Số Hướng
1 Lựa chọn chế độ 000-247 Sử dụng 31 hiệu ứng ánh sáng tích hợp (một hiệu ứng cho mỗi
8 địa chỉ và 0-7 cho hiệu ứng thẻ SD 1) 248-247 Chuyển sang chế độ ART_NET 2 Tốc độ 000-255 0 là tốc độ chậm nhất, 255 là tốc độ nhanh nhất, chế độ thẻ SD hợp lệ 3 Độ sáng 000-255 0 là độ sáng tắt, 255 là độ sáng mạnh nhất, chế độ thẻ SD hợp lệ 4 Mặt nạ R 000-255 Xóa màu đỏ trong hiệu ứng, 000 là hiệu ứng gốc, 255 nghĩa là xóa tất cả màu đỏ trong hiệu ứng 5 Mặt nạ G 000-255 Xóa màu xanh lá cây trong hiệu ứng, 000 là hiệu ứng gốc, 255 nghĩa là xóa tất cả màu xanh lá cây trong hiệu ứng 6 Mặt nạ B 000-255 Xóa màu xanh lam trong hiệu ứng, 000 là hiệu ứng gốc, 255 nghĩa là xóa tất cả màu xanh trong hiệu ứng 7 Không hợp lệ 000-007 Ánh sáng liên tục 008-015 Luôn sáng trắng, màu sắc có thể được chọn thông qua mặt nạ (độ sáng, kênh mặt nạ hợp lệ) Nhấp nháy 016-255 Giá trị càng lớn, nhấp nháy càng nhanh (tốc độ, độ sáng, kênh mặt nạ hợp lệ) 8 Không hợp lệ 000-200 Bản ghi 201-255 Khi giá trị của kênh 4.5.6 là 255, bản ghi hợp lệ và hiệu ứng ART_NET được ghi vào tệp
